Nylon Hex Jam Nuts:

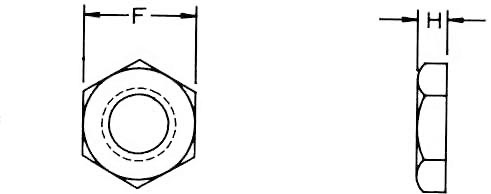

Drawing 1: jamnutdw.jpg

Stocked in Nylon 6/6 UL 94V2 - Can be furnished in: Acetal Resin Celanse Celcon M270 UL 94 HB

Item Number Description F (+/-.010) H (+/-.010)
0410008HJN 1-8 Hex Jam Nut 1.48 0.41
0412527PJN 1/8-27 Hex Jam Nut 0.56 0.11
0425018PJN 1/4-18 Hex Jam Nut NPT 0.74 0.187
0425018SJN 1/4-18 Hex Jam Nut NPS 0.687 0.225
0431218HJN 5/16-18 Hex Jam Nut 0.5 0.19
0431224HJN 5/16-24 Hex Jam Nut 0.5 0.19
0437516HHJN 3/8-16 Hex Jam Nut Spec. 0.67 0.219
0437516HJN 3/8-16 Hex Jam Nut 0.5 0.125
0437518PJN 3/8-18 Hex Jam Nut NPT 1 0.28
0437518SJN 3/8-18 Hex Jam Nut NPS 1 0.28
0437524HJN 3/8-24 Hex Jam Nut 0.5 0.125
0437532HJN 3/8-32 Hex Jam Nut 0.5 0.125
0443714HJN 7/16-14 Hex Jam Nut 0.687 0.375
0443720HJN 7/16-20 Hex Jam Nut 0.687 0.25
0446832HJN 15/32-32 Hex Jam Nut 0.625 0.125
0450013HJN 1/2-13 Hex Jam Nut 0.687 0.22
0450014PJN 1/2-14 Hex Jam Nut NPT 1.25 0.34
0450014SJN 1/2-14 Hex Jam Nut NPS 1.25 0.34
0450024HJN 1/2-24 Hex Jam Nut 0.687 0.22
0450028HJN 1/2-28 Hex Jam Nut 0.66 0.125
0456218HJN 9/16-18 Hex Jam Nut 0.75 0.25
0456224HJN 9/16-24 Hex Jam Nut 0.75 0.25
0462511HJN 5/8-11 Hex Jam Nut 0.937 0.375
0462518HJN 5/8-18 Hex Jam Nut 0.937 0.375
0475010HJN 3/4-10 Hex Jam Nut 1.12 0.25
