Nylon Push-In Fasteners:
Push-in Fasteners provide an inexpensive, fast, convenient method to join plastic, light sheet metal, insulating materials, circuit boards, or any other thin, lightweight material. They can also be used as push-in glides or as bumpers. Special designed legs provide compresion and expansion to lock fastener into pre-punched holes. These fasteners are vibration, abrasion, and corrosion resistant, and feature large heads for easier assembly, and can be used over and over.

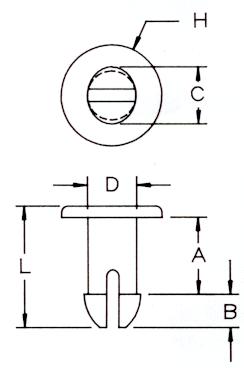

Item Number | Description | H | A | B | C | D | L (+/-.015) |
27PIF0010 | PIF 10 | 0.5 | 0.22 | 0.11 | 0.2 | 0.148 | 0.4 |
27PIF0011 | PIF 11 | 0.203 | 0.208 | 0.083 | 0.14 | 0.115 | 0.32 |
27PIF0012 | PIF 12 | 0.175 | 0.268 | 0.09 | 0.14 | 0.096 | 0.4 |
27PIF0013 | PIF 13 | 0.1875 | 0.533 | 0.087 | 0.13 | 0.095 | 0.675 |
27PIF0014 | PIF 14 | 0.248 | 0.813 | 0.14 | 0.144 | 0.11 | 1.017 |
27PIF0015 | PIF 15 | 0.328 | 0.03 | 0.13 | 0.162 | 0.152 | 0.2 |
27PIF0017 | PIF 17 | 0.344 | 0.13 | 0.11 | 0.2 | 0.16 | 0.27 |
27PIF0018 | PIF 18 | 0.203 | 0.23 | 0.098 | 0.156 | 0.128 | 0.37 |
27PIF0019 | PIF 19 | 0.25 | 0.445 | 0.085 | 0.145 | 0.095 | 0.59 |
27PIF0020 | PIF 20 | 0.234 | 0.08 | 0.08 | 0.18 | 0.124 | 0.2 |
27PIF0021 | PIF 21 | 0.186 | 0.2 | 0.065 | 0.104 | 0.08 | 0.297 |
27PIF0022 | PIF 22 | 0.5 | 0.064 | 0.185 | 0.28 | 0.243 | 0.37 |
27PIF0023 | PIF 23 | 0.1875 | 0.075 | 0.06 | 0.15 | 0.12 | 0.19 |
27PIF0024 | PIF 24 | 0.594 | 0.365 | 0.187 | 0.295 | 0.245 | 0.685 |
27PIF0025 | PIF 25 | 0.234 | 1.01 | 0.082 | 0.164 | 0.124 | 1.13 |
27PIF0026 | PIF 26 | 0.234 | 0.08 | 0.07 | 0.18 | 0.124 | 0.205 |
27PIF0027 | PIF 27 | 0.375 | 1.062 | 0.177 | 0.202 | 0.165 | 1.303 |
27PIF0028 | PIF 28 | 0.344 | 0.875 | 0.174 | 0.224 | 0.175 | 1.115 |
27PIF0029 | PIF 29 | 0.203 | 0.21 | 0.091 | 0.179 | 0.13 | 0.342 |
27PIF0030 | PIF 30 | 0.135 | 0.125 | 0.07 | 0.11 | 0.089 | 0.235 |
27PIF0031 | PIF 31 | 0.391 | 0.503 | 0.21 | 0.295 | 0.23 | 1.083 |
27PIF0032 | PIF 32 | 0.203 | 0.235 | 0.066 | 0.145 | 0.115 | 0.341 |
27PIF0033 | PIF 33 | 0.375 | 0.505 | 0.13 | 0.2 | 0.16 | 0.705 |
27PIF0034 | PIF 34 | 0.75 | 0.636 | 0.18 | 0.22 | 0.18 | 0.875 |
27PIF0035 | PIF 35 | 0.3125 | 0.125 | 0.07 | 0.11 | 0.089 | 0.235 |
Item Number | Description | H | A | B | C | D | L (+/-.015) |
27PIF0036 | PIF 36 | 0.1875 | 0.066 | 0.075 | 0.1 | 0.09 | 0.179 |
27PIF0037 | PIF 37 | 0.375 | 0.636 | 0.18 | 0.22 | 0.18 | 0.875 |
27PIF0038 | PIF 38* | 0.281 | 0.063 | 0.078 | 0.1 | 0.093 | 0.165 |
27PIF0039 | PIF 39 | 0.25 | 0.115 | 0.085 | 0.145 | 0.093 | 0.24 |
27PIF0040 | PIF 40* | 0.281 | 0.093 | 0.078 | 0.105 | 0.093 | 0.2 |
27PIF0041 | PIF 41* | 0.3125 | 0.121 | 0.085 | 0.145 | 0.089 | 0.246 |
27PIF0042 | PIF 42 | 0.203 | 0.19 | 0.09 | 0.18 | 0.13 | 0.32 |
27PIF0043 | PIF 43 | 0.203 | 0.156 | 0.135 | 0.14 | 0.115 | 0.32 |
27PIF0044 | PIF 44 | 0.203 | 0.135 | 0.135 | 0.14 | 0.115 | 0.295 |
27PIF0045 | PIF 45 | 0.203 | 0.235 | 0.07 | 0.137 | 0.115 | 0.345 |
27PIF0046 | PIF 46 | 0.203 | 0.25 | 0.106 | 0.145 | 0.115 | 0.395 |
27PIF0047 | PIF 47 | 0.203 | 0.121 | 0.105 | 0.145 | 0.115 | 0.26 |
27PIF0048 | PIF 48 | 0.391 | 0.315 | 0.113 | 0.208 | 0.157 | 0.488 |
27PIF0049 | PIF 49 | 0.344 | 0.45 | 0.16 | 0.2 | 0.16 | 0.68 |
27PIF0050 | PIF 50 | 0.344 | 0.125 | 0.137 | 0.202 | 0.165 | 0.305 |
27PIF0051 | PIF 51 | 0.344 | 0.065 | 0.137 | 0.202 | 0.165 | 0.325 |
27PIF0052 | PIF 52 | 0.344 | 0.556 | 0.153 | 0.225 | 0.18 | 0.78 |
27PIF0053 | PIF 53 | 0.344 | 0.242 | 0.174 | 0.224 | 0.175 | 0.49 |
27PIF0054 | PIF 54 | 0.344 | 0.197 | 0.185 | 0.295 | 0.255 | 0.415 |
27PIF0055 | PIF 55 | 0.344 | 0.555 | 0.145 | 0.225 | 0.18 | 0.77 |
27PIF0056 | PIF 56 | 0.141 | 0.315 | 0.075 | 0.135 | 0.095 | 0.45 |
27PIF0057 | PIF 57 | 0.4375 | 0.12 | 0.255 | 0.38 | 0.305 | 0.445 |
27PIF0058 | PIF 58 | 0.469 | 0.121 | 0.153 | 0.238 | 0.2 | 0.324 |
27PIF0059 | PIF 59 | 0.1875 | 0.145 | 0.065 | 0.105 | 0.09 | 0.255 |
27PIF0060 | PIF 60 | 0.469 | 0.156 | 0.125 | 0.228 | 0.2 | 0.333 |
Item Number | Description | H | A | B | C | D | L (+/-.015) |
27PIF0061 | PIF 61 | 0.344 | 0.37 | 0.105 | 0.236 | 0.203 | 0.54 |
27PIF0062 | PIF 62 | 0.391 | 1.73 | 0.21 | 0.295 | 0.23 | 2.01 |
27PIF0063 | PIF 63 | 0.453 | 0.276 | 0.142 | 0.295 | 0.24 | 0.46 |
27PIF0064 | PIF 64 | 0.453 | 0.3 | 0.17 | 0.295 | 0.24 | 0.535 |
27PIF0065 | PIF 65 | 0.594 | 0.48 | 0.187 | 0.293 | 0.245 | 0.715 |
27PIF0066 | PIF 66 | 0.453 | 0.33 | 0.187 | 0.295 | 0.24 | 0.555 |
27PIF0067 | PIF 67 | 0.5 | 0.171 | 0.187 | 0.295 | 0.26 | 0.405 |
27PIF0068 | PIF 68 | 0.6875 | 0.14 | 0.255 | 0.36 | 0.29 | 0.468 |
27PIF0069 | PIF 69 | 0.312 | 0.095 | 0.075 | 0.145 | 0.095 | 0.218 |
27PIF0070 | PIF 70 | 0.594 | 0.171 | 0.187 | 0.295 | 0.26 | 0.418 |
27PIF0071 | PIF 71 | 0.594 | 0.25 | 0.187 | 0.3 | 0.245 | 0.497 |
27PIF0072 | PIF 72 | 0.594 | 0.365 | 0.187 | 0.29 | 0.245 | 0.622 |
27PIF0073 | PIF 73 | 0.344 | 0.171 | 0.187 | 0.295 | 0.26 | 0.38 |
27PIF0074 | PIF 74 | 0.594 | 0.405 | 0.16 | 0.315 | 0.275 | 0.62 |
27PIF0075 | PIF 75 | 0.25 | 0.55 | 0.135 | 0.145 | 0.112 | 0.745 |
27PIF0076 | PIF 76 | 0.469 | 0.129 | 0.148 | 0.238 | 0.197 | 0.399 |
27PIF0077 | PIF 77 | 0.234 | 0.32 | 0.084 | 0.145 | 0.118 | 0.437 |
27PIF0078 | PIF 78 | 0.406 | 0.25 | 0.1 | 0.278 | 0.217 | 0.395 |
27PIF0079 | PIF 79 | 0.5625 | 0.95 | 0.174 | 0.228 | 0.172 | 1.2 |
27PIF0080 | PIF 80 | 0.375 | 1.125 | 0.17 | 0.202 | 0.165 | 1.365 |
27PIF0081 | PIF 81 | 0.343 | 0.125 | 0.137 | 0.202 | 0.165 | 0.31 |
27PIF0082 | PIF 82 | 0.6875 | 0.25 | 0.255 | 0.36 | 0.29 | 0.585 |
27PIF0083 | PIF 83 | 0.5 | 0.064 | 0.138 | 0.28 | 0.243 | 0.262 |
27PIF0084 | PIF 84 | 0.5 | 0.099 | 0.168 | 0.28 | 0.245 | 0.324 |
27PIF0085 | PIF 85 | 0.5 | 0.127 | 0.177 | 0.281 | 0.241 | 0.361 |
Item Number | Description | H | A | B | C | D | L (+/-.015) |
27PIF0086 | PIF 86 | 0.5 | 0.156 | 0.17 | 0.281 | 0.242 | 0.38 |
27PIF0087 | PIF 87 | 0.5 | 0.189 | 0.151 | 0.278 | 0.241 | 0.395 |
27PIF0088 | PIF 88 | 0.5 | 0.219 | 0.178 | 0.277 | 0.239 | 0.445 |
27PIF0089 | PIF 89 | 0.5 | 0.25 | 0.175 | 0.283 | 0.241 | 0.487 |
27PIF0090 | PIF 90 | 0.5 | 0.281 | 0.176 | 0.28 | 0.24 | 0.513 |
27PIF0091 | PIF 91 | 0.5 | 0.314 | 3152 | 0.281 | 0.241 | 0.52 |
27PIF0092 | PIF 92 | 0.5 | 0.345 | 0.177 | 0.281 | 0.24 | 0.578 |
27PIF0093 | PIF 93 | 0.5 | 0.375 | 0.175 | 0.281 | 0.242 | 0.609 |
27PIF0094 | PIF 94 | 0.5 | 0.405 | 0.175 | 0.282 | 0.243 | 0.638 |
27PIF0095 | PIF 95 | 0.594 | 0.13 | 0.125 | 0.205 | 0.145 | 0.305 |
27PIF0096 | PIF 96 | 0.5 | 0.466 | 0.178 | 0.28 | 0.24 | 0.701 |
27PIF0097 | PIF 97 | 0.5 | 0.498 | 0.176 | 0.283 | 0.24 | 0.734 |
27PIF0098 | PIF 98 | 0.5 | 0.438 | 0.176 | 0.281 | 0.24 | 0.672 |
27PIF0099 | PIF 99 | 0.5 | 1.02 | 0.38 | 0.475 | 0.35 | 1.46 |
27PIF0100 | PIF 100 | 0.375 | 1.543 | 0.205 | 0.295 | 0.25 | 1.875 |
27PIF0101 | PIF 101 | 0.68 | 0.154 | 0.255 | 0.347 | 0.285 | 0.473 |
27PIF0102 | PIF 102 | 0.3 | 0.05 | 0.137 | 0.202 | 0.165 | 0.337 |
27PIF0104 | PIF 104 | 0.234 | 0.75 | 0.082 | 0.164 | 0.12 | 0.875 |
27PIF0105 | PIF 105 | 0.625 | 1.065 | 0.355 | 0.36 | 0.27 | 1.5 |
27PIF0106 | PIF 106 | 0.38 | 0.34 | 0.18 | 0.22 | 0.18 | 0.58 |
27PIF0107 | PIF 107 | 0.31 | 0.195 | 0.2 | 0.2 | 0.16 | 0.45 |
27PIF0108 | PIF 108 | 0.155 | 0.46 | 0.085 | 0.135 | 0.093 | 0.595 |
27PIF0109 | PIF 109 | 0.234 | 0.08 | 0.06 | 0.2 | 0.16 | 0.18 |
27PIF0110 | PIF 110 | 0.1875 | 0.145 | 0.09 | 0.135 | 0.09 | 0.3 |
27PIF0111 | PIF 111 | 0.32 | 0.13 | 0.11 | 0.22 | 0.195 | 0.29 |
Item Number | Description | H | A | B | C | D | L (+/-.015) |
27PIF0112 | PIF 112 | 0.32 | 0.18 | 0.11 | 0.22 | 0.195 | 0.34 |
